脂質のステンレス鋼切断機 スリミング処理機

製品詳細

起源の場所: 中国

ブランド名: DST

証明: SGS

モデル番号: DSL-1650S

支払いと送料の条件

最小注文数量: 1セット

価格: Based on Specification

パッケージの詳細: 木製ケース

受渡し時間: およそ2か月

支払条件: T/T

供給の能力: 1ヶ月で2セット

最高 の 価格 を 入手 する
今連絡してください
仕様
ハイライト:

ステンレス鋼の切断機

,

脂肪切断機

,

痩せ取り扱いの機械

基板のタイプ:
PP 、PE、など。
基板幅:
220-2100mm
基板の厚さ:
5.0-30um
走行速度:
Max.300m/min
基板のタイプ:
PP 、PE、など。
基板幅:
220-2100mm
基板の厚さ:
5.0-30um
走行速度:
Max.300m/min
記述
脂質のステンレス鋼切断機 スリミング処理機

DSLSシリーズ スリッターワインダー機



本装置は、主にリチウムイオン電池セパレーターの生産に使用されます。主なタスクは、巻き戻し、伝達機構、およびスリッター機構を通じて、元の幅広のリチウムイオン電池セパレーターを異なるサイズと幅のリチウムイオン電池セパレーターに分割し、巻き取りプロセスを完了することです。

  • 機能

-水平移動およびフロントエンド巻き取りモード

-大型タッチスクリーンヒューマンマシンオペレーティングシステム

-巻き戻しおよび巻き取りCNC ACサーボドライブ

-水平移動式電動ナイフホルダー スリッターモード ストレートナイフ標準構成

-巻き戻し自動偏差補正

-巻き戻し静電気防止機能

 プロセスフロー図

巻き戻し → 補正ユニット → 伝達 → 平坦化 → 円形刃スリッター → 伝達 → フィルム分離 → 上下巻き取り
↓ トリミング廃棄物



装置概略図

脂質のステンレス鋼切断機 スリミング処理機

  • 電気

1) 3相 x 400ボルト x 50 Hz

2) 周囲温度: 15~45℃

3) 空気湿度: 40%~90%

4) 電圧変動: ±5%





一般仕様

基材: 電池セパレーター、厚さ 5μm~25μm

基材幅: 最小 300 mm、最大 1350 mm

巻き取りシステム: デュアルアーム独立巻き取り方式

スリッターシステム: ロータリーブレードスリッター

スリット幅:

シングルアーム巻き取り: 55 mm~200 mm

標準デュアルアーム同期巻き取り: 300 mm~650 mm

巻き戻し径: 最大 500 mm

巻き取り径: 最大 400 mm

機械速度: 最大 250 m/分

運転速度*: 最大 150 m/分

*注: 実際の運転速度は、基材の特性、厚さの均一性、スリット幅、およびオペレーターのスキルレベルによって異なります。

機械寸法(概算): 2500 mm (L) x 2800 mm (W) x 1500 mm (H)(最終レイアウト図による)

  • 圧縮空気

1) 水分、汚れ、油分のない清浄な圧縮空気

2) 圧力(装置インターフェースへの入力): 約 5~6 bar ゲージ

3) 圧縮空気結露点: 5℃

  • 装置の設置

装置を水平に調整した後、プレッシャープレートと拡張ボルトで固定します。



装置の目的と利点

DSL-1500S高性能CNCスリッター機は、リチウムイオン電池セパレーターなどのフレキシブル素材のスリッター専用に設計されています。

本装置には以下の主な機能が含まれています:

独立したサーボ制御巻き取りシステム

大型タッチスクリーンヒューマンマシンインターフェース(HMI)

巻き戻しおよび巻き取り用のACサーボドライブ

水平移動式ナイフホルダーとロータリーブレードスリッター方式

自動巻き戻し張力制御

自動巻き取り張力およびテーパー制御

巻き取り部での静電気除去機能

欠陥検査システムの設置スペースを確保

スリッターシャフトの集塵システム(オプション)

巻き取り両側の接着剤除去システム(オプション)

  • 技術データ
製品名 スリッターワインダー機
基材厚さ 7-40μm
基材幅 300-1500mm
スリット幅 最小 40mm
巻き戻しコア 内径コア 3インチ、6インチ
巻き戻し径 最大 400mm
巻き取り径 最大 400mm
受入速度 150m/分
PLC ドイツ ベッコフ
操作画面 カラフルタッチスクリーン
作業速度 最大 200m / 分
機械速度 250m / 分
電源 AC400V、50Hz、3P

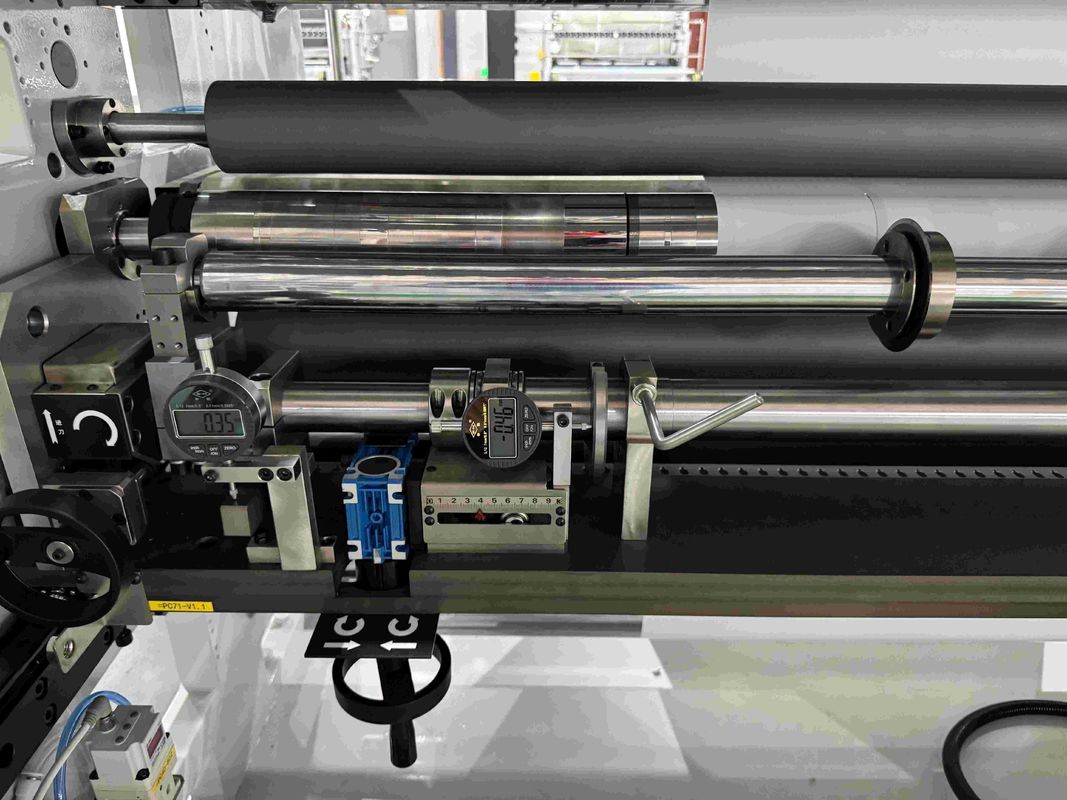

脂質のステンレス鋼切断機 スリミング処理機



脂質のステンレス鋼切断機 スリミング処理機



脂質のステンレス鋼切断機 スリミング処理機



競争上の優位性



1. 高品質な製品を競争力のある価格で提供します。
2. 通関手続きは保証されます。
3. 良好なアフターサービス。
4. 柔軟な支払い条件。
5. 優れた製品と効率的なサービスにより、国内外で高い評価を得ています。



私たちの工場



脂質のステンレス鋼切断機 スリミング処理機



私たちのワークショップ



脂質のステンレス鋼切断機 スリミング処理機

脂質のステンレス鋼切断機 スリミング処理機

脂質のステンレス鋼切断機 スリミング処理機

脂質のステンレス鋼切断機 スリミング処理機

脂質のステンレス鋼切断機 スリミング処理機



私たちの顧客



Multi-Function Magnetron Sputtering  Metallizer Used For Coating PET Film 6

よくある質問



Q: Dongshengは工場ですか、それとも商社ですか?
A: Dongshengは工場です。

Q: あなたの工場はどこにありますか?注文前に訪問できますか?
A: もちろん、私たちの工場へようこそ。私たちの工場は中国安徽省合肥市にあります。

Q: どの国に輸出しましたか?
A: 私たちは、ヨーロッパ、米国、日本、韓国、インドなど、世界中に製品を輸出しています。

Q: 保証とアフターサービスはどうですか?
A: すべての機械に12ヶ月の保証と生涯技術サポートを提供します。
回答は12時間以内に利用可能であり、トラブルシューティングのソリューションは48時間以内に提供されます。
