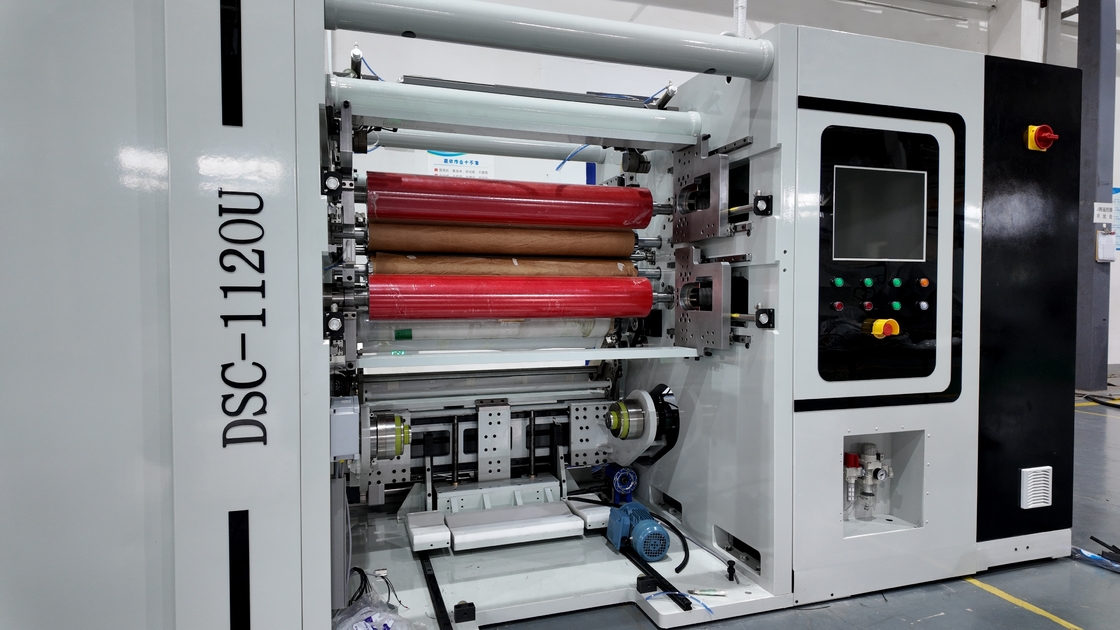

巻き戻し機械 自動巻き戻し紙切断と巻き戻し機械

DSLSシリーズ スリッターリワインダー機

この装置は、主にリチウムイオン電池セパレーターのスリット加工に使用されます。主なタスクは、元の幅広のロール状リチウムイオン電池セパレーターを、巻き戻し、伝達機構、スリット機構を通じて、さまざまなサイズと幅のリチウムイオン電池セパレーターに分割し、巻き取りプロセスを完了することです。

• 機能

-水平移動とフロントエンド巻き取りモード

-大型タッチスクリーンヒューマンマシンオペレーティングシステム

-巻き戻しおよび巻き取りCNC ACサーボドライブ

-水平可動電動制御ナイフホルダー スリットモード ストレートナイフ標準構成

-巻き戻し自動偏差補正

-巻き取り帯電防止機能

          プロセスフロー図

巻き戻し → 修正ユニット → 伝達 → 平坦化 → 円形刃スリット → 伝達 → フィルム分離 → 上部 & 下部巻き取り
　　　　　　　　　　　　　　 ↳ トリム廃棄物

        装置概略図

• 電気

1) 3相 x 400ボルト x 50 Hz

2)  周囲温度: 15～45℃

3) 空気湿度: 40%～90%

4) 電圧変動:<±5%

一般仕様

基材: バッテリーセパレーター、厚さ5 µm – 25 µm

基材幅: 最小300 mm、最大1350 mm

巻き取りシステム: デュアルアーム独立巻き取り方式

スリットシステム: ロータリーブレードスリット

スリット幅:

シングルアーム巻き取り: 55 mm – 200 mm

標準デュアルアーム同期巻き取り: 300 mm – 650 mm

巻き戻し直径: 最大500 mm

巻き取り直径: 最大400 mm

機械速度: 最大250 m/分

動作速度*: 最大150 m/分

*注: 実際の動作速度は、基材の特性、厚さの均一性、スリット幅、およびオペレーターのスキルレベルによって異なります。

機械寸法 (概算): 2500 mm (L) x 2800 mm (W) x 1500 mm (H) (最終レイアウト図面に従う)

• 圧縮空気

1) 水分、汚れ、油を含まないクリーンな圧縮空気

2) 圧力 (デバイスインターフェースへの入力): 約5～6バールゲージ

3) 圧縮空気凝縮点: 5℃

• 装置の位置決め

装置を水平に調整した後、圧力プレートと拡張ボルトで固定します。

装置の目的と利点

DSLS-1500S高性能CNCスリット機は、リチウムイオン電池セパレーターなどの柔軟な材料のスリット加工用に特別に設計されています。

この装置には、次の主な機能が含まれています:

独立したサーボ制御巻き取りシステム

大型タッチスクリーンヒューマンマシンインターフェース (HMI)

巻き戻しと巻き取りの両方にACサーボドライブ

ロータリーブレードスリット方式の水平可動ナイフホルダー

自動巻き戻し張力制御

自動巻き取り張力とテーパー制御

巻き取りセクションでの静電気除去機能

欠陥検査システム用の予約済み設置スペース

スリットシャフトでの集塵システム (オプション)

両巻き取り側での粘着性粉塵除去システム (オプション)

• 技術データ

競争上の優位性

1. 高品質な製品を競争力のある価格で提供しています。
2. 通関手続きが保証されています。
3. 優れたアフターサービス。
4. 柔軟な支払い条件。
5. 優れた製品と効率的なサービスにより、国内外で高い評価を得ています。

当社の工場

当社のワークショップ

お客様

よくある質問

Q: Dongshengは工場ですか、それとも商社ですか？
A: Dongshengは工場です。

Q: 工場はどこにありますか？注文する前に訪問できますか？
A: もちろん、当社の工場への訪問を歓迎します。当社の工場は中国安徽省合肥市にあります。

Q: どの国に輸出していますか？
A: ヨーロッパ、米国、日本、韓国、インドなど、世界中に製品を輸出しています。

Q: 保証とアフターサービスはどうですか？
A: すべての機械について、12か月の保証と生涯の技術サポートを提供しています。
トラブルシューティングの解決策は48時間以内に提供されますが、応答は12時間以内に利用可能です。
