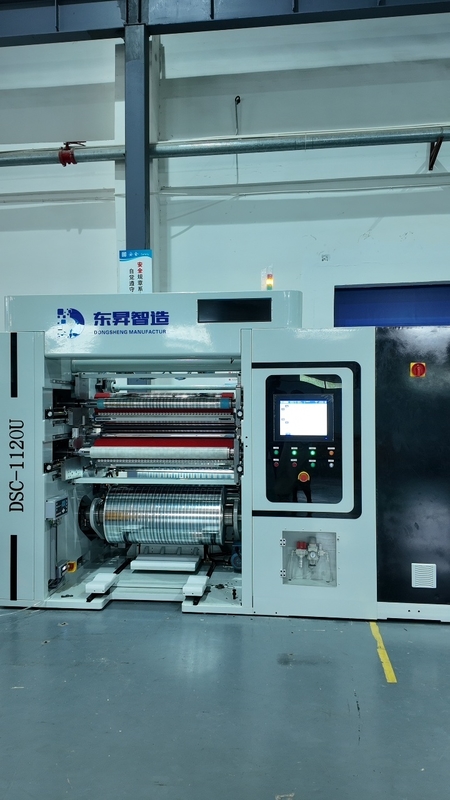

機械巻き戻しおよびスリッター機 クラフト紙スリッター機

DSLSシリーズ スリッターリワインダー機

この装置は、主にリチウムイオン電池セパレーターのスリット加工に使用されます。主なタスクは、元の幅広のロール状リチウムイオン電池セパレーターを、巻き戻し、伝達機構、スリット機構を介して、さまざまなサイズと幅のリチウムイオン電池セパレーターに分割し、巻き取りプロセスを完了することです。

• 機能

-水平移動とフロントエンド巻き取りモード

-大型タッチスクリーンヒューマンマシンオペレーティングシステム

-巻き戻しおよび巻き取りCNC ACサーボドライブ

-水平可動電動ナイフホルダーによるスリットモード、ストレートナイフ標準構成

-巻き戻し自動偏差補正

-巻き取り帯電防止機能

          プロセスフロー図

巻き戻し → 補正ユニット → 伝達 → 平坦化 → 円形刃スリット → 伝達 → フィルム分離 → 上部 & 下部巻き取り
　　　　　　　　　　　　　　 ↳ トリム廃棄物

        装置概略図

• 電気

1) 3相 x 400ボルト x 50 Hz

2)  周囲温度：15～45℃

3) 空気湿度：40%～90%

4) 電圧変動：<±5%

一般仕様

基材：電池セパレーター、厚さ5μm～25μm

基材幅：最小300mm、最大1350mm

巻き取りシステム：デュアルアーム独立巻き取り方式

スリットシステム：ロータリーブレードスリット

スリット幅：

シングルアーム巻き取り：55mm～200mm

標準デュアルアーム同期巻き取り：300mm～650mm

巻き戻し直径：最大500mm

巻き取り直径：最大400mm

機械速度：最大250m/分

動作速度*：最大150m/分

*注：実際の動作速度は、基材の特性、厚さの均一性、スリット幅、およびオペレーターのスキルレベルによって異なります。

機械寸法（概算）：2500mm（L）x 2800mm（W）x 1500mm（H）（最終レイアウト図面による）

• 圧縮空気

1) 水分、汚れ、油を含まないクリーンな圧縮空気

2) 圧力（デバイスインターフェースへの入力）：約5～6バールゲージ

3) 圧縮空気凝縮点：5℃

• 装置の位置決め

装置を水平に調整した後、圧力プレートと拡張ボルトで固定します。

装置の目的と利点

DSLS-1500S高性能CNCスリッターは、リチウムイオン電池セパレーターなどの柔軟な材料のスリット加工用に特別に設計されています。

この装置には、次の主な機能が含まれています。

独立したサーボ制御巻き取りシステム

大型タッチスクリーンヒューマンマシンインターフェース（HMI）

巻き戻しと巻き取りの両方にACサーボドライブ

ロータリーブレードスリット方式の水平可動ナイフホルダー

自動巻き戻し張力制御

自動巻き取り張力とテーパー制御

巻き取りセクションでの静電気除去機能

欠陥検査システム用の予約済み設置スペース

スリットシャフトでの集塵システム（オプション）

両巻き取り側での粘着性粉塵除去システム（オプション）

• 技術データ

競争上の優位性

1. 高品質の製品を競争力のある価格で提供しています。
2. 通関手続きが保証されています。
3. 優れたアフターサービス。
4. 柔軟な支払い条件。
5. 優れた製品と効率的なサービスにより、国内外で高い評価を得ています。

当社の工場

当社のワークショップ

お客様

よくある質問

Q：Dongshengは工場ですか、それとも商社ですか？
A：Dongshengは工場です。

Q：あなたの工場はどこにありますか？注文する前に訪問できますか？
A：もちろん、私たちの工場を訪問することを歓迎します。私たちの工場は中国安徽省合肥にあります。

Q：どの国に輸出しましたか？
A：ヨーロッパ、アメリカ、日本、韓国、インドなど、世界中に製品を輸出しています。

Q：保証とアフターサービスはどうですか？
A：すべての機械について、12か月の保証と生涯の技術サポートを提供しています。
トラブルシューティングの解決策は48時間以内に提供されますが、応答は12時間以内に利用可能です。
