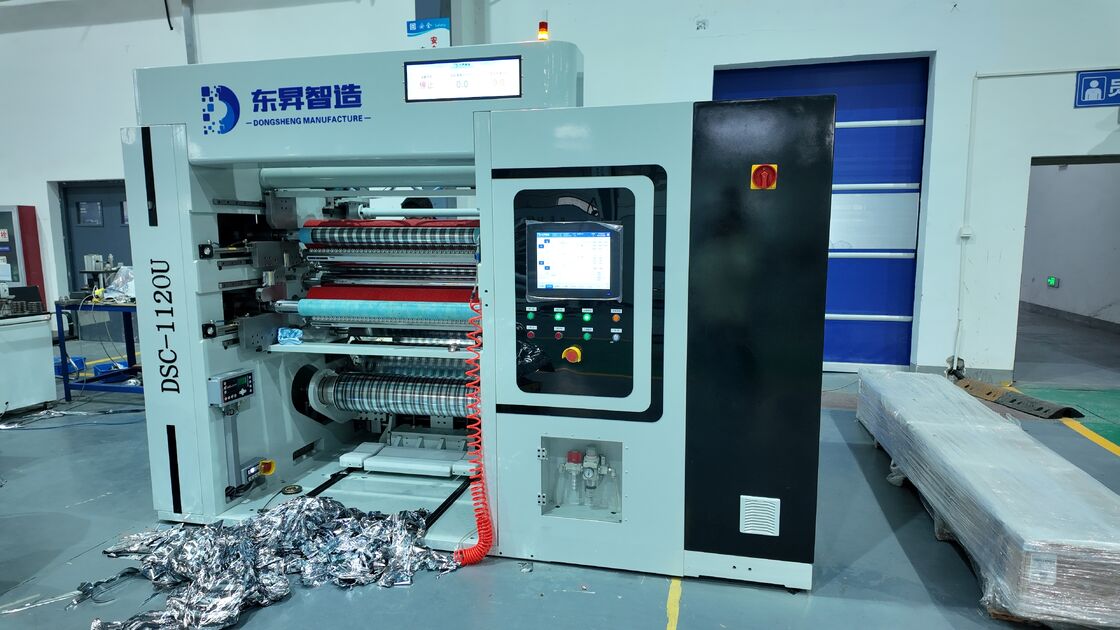

DSCシリーズ スリッター巻取機

この装置は主にリチウム電池セパレーターのスリッティングの生産に使用されます。主な作業は、元の幅広に巻かれたリチウム電池セパレータを、巻き出し、伝達機構、スリット機構を通じて異なるサイズと幅のリチウム電池セパレータに分割し、巻き取りプロセスを完了することです。

• 関数

・水平移動と前巻きモード

-大型タッチスクリーンのヒューマンマシンオペレーティングシステム

-巻き戻しおよび巻き戻しCNC ACサーボドライブ

・水平可動式電動制御ナイフホルダースリッティングモードストレートナイフ標準構成

-巻き戻し自動偏差補正

・巻き戻し帯電防止機能

          プロセスフロー図

巻き出し → 矯正装置 → 搬送 → 平坦化 → 円形刃スリッティング → 搬送 → フィルム分離 → 上下巻き戻し
↳ 無駄を取り除く

設備概略図

• 電気

1) 3 相 x 400 ボルト x 50 Hz

2)周囲温度：15～45℃

3)空気湿度: 40%~90%

4) 電圧変動: <±5%

一般仕様

基材: バッテリーセパレーター、厚さ 5 μm ～ 25 μm

基板幅：最小300mm、最大1350mm

巻取方式：双腕独立巻取方式

スリット方式：回転刃スリット

スリット幅:

シングルアーム巻取：55mm～200mm

標準デュアルアーム同期巻き取り: 300 mm – 650 mm

巻出し径：最大500mm

巻取径：最大400mm

機械速度: 最大 250 m/分

動作速度*: 最大150m/分

*注: 実際の動作速度は、基板の特性、厚さの均一性、スリット幅、およびオペレータのスキルレベルによって異なります。

機械寸法 (約): 2500 mm (長さ) x 2800 mm (幅) x 1500 mm (高さ) (最終レイアウト図の影響を受ける)

• 圧縮空気

1) 水分、汚れ、油分を含まない清浄な圧縮空気

2) 圧力 (デバイスインターフェイスに入る): 約5～6バールゲージ

3)圧縮空気の凝固点：5℃

• 機器の位置決め

装置を水平に調整した後、プレッシャープレートと拡張ボルトで固定します。

装置の目的と利点

DSL-1500S 高性能 CNC スリッティング マシンは、リチウムイオン電池セパレーターなどの柔軟な材料をスリットするために特別に設計されています。

この装置には次の主要な機能が含まれています。

独立したサーボ制御の巻き戻しシステム

大型タッチスクリーンのマンマシンインターフェース (HMI)

巻き戻しと巻き戻しの両方に AC サーボ ドライブを使用

回転刃スリット方式の水平移動式ナイフホルダー

自動巻出し張力制御

自動巻き取りテンションとテーパー制御

巻取り部の除電機能

欠陥検査装置の設置スペースを確保

スリッティングシャフトの集塵システム（オプション）

巻き取り両側付着粉除去システム（オプション）

• 技術データ

競争上の優位性

1. 当社は高品質の製品を競争力のある価格で提供します。
2.通関が保証されています。
3.良いアフターサービス;
4. 柔軟な支払い条件。
5.優れた製品と効率的なサービスにより、当社は国内外でよく知られています。

私たちの工場

私たちのワークショップ

私たちの顧客

よくある質問

Q: 東勝は工場ですか、それとも商社ですか?
A: 東勝は工場です。

Q: 工場はどこにありますか?注文前に見学することはできますか？
A: もちろん、私たちの工場を訪問することを温かく歓迎します。私たちの工場は中国の安徽省合肥市にあります。

Q: どの国に輸出したことがありますか?
A: 当社はヨーロッパ、アメリカ、日本、韓国、インドなど世界中に製品を輸出しています。

Q：保証やアフターサービスはどうなっていますか？
A: すべての機械に対して 12 か月の保証と生涯技術サポートを提供します。
応答は 12 時間以内に提供され、トラブルシューティングの解決策は 48 時間以内に提供されます。
